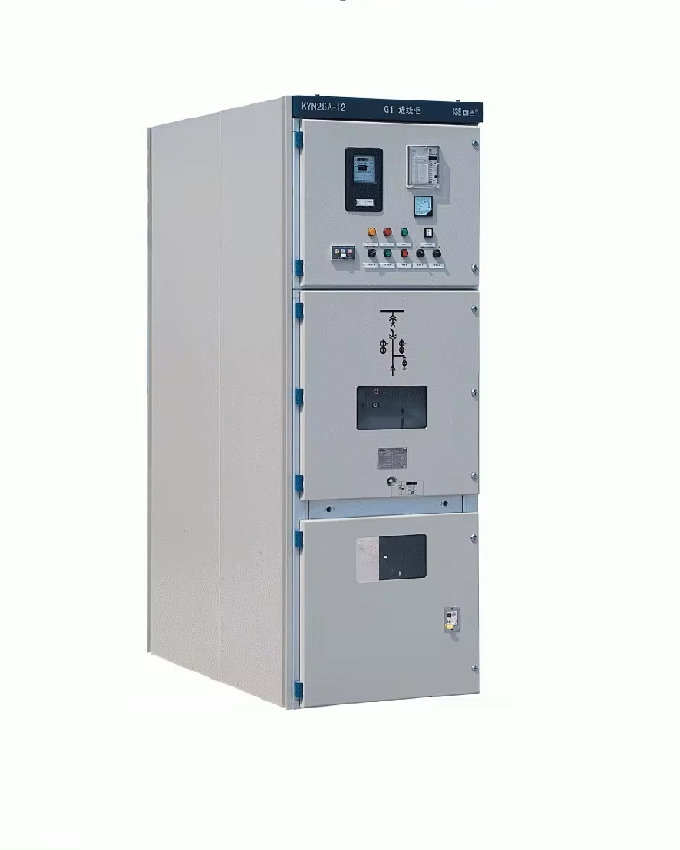

Комплектное распределительное устройство KYN 28 предназначено для работы в электрических установках трёхфазного переменного тока частоты 50 Гц напряжением 6 и 10 кВ для систем с изолированной нейтралью или заземленной через дугогасящий реактор.
Комплектное распределительное устройство KYN 28 предназначены для приема и распределения электрической энергии трехфазного переменного тока напряжением 6; 10 кВ промышленной частоты 50 Гц в сетях с изолированной или заземленной через дугогасящий реактор или активное сопротивление нейтралью. Рассчитаны на двухстороннее обслуживание и применяются в закрытых распределительных устройствах (ЗРУ) и электроустановках с частными коммутационными операциями при наличии шкафов с вакуумными выключателями. Основное применение шкафов KYN 28 - это мощные распределительные устройства станций или крупных предприятий.
Комплект распределительного устройства KYN 28 включает шкафы с коммутационными аппаратами, измерительными приборами, устройствами автоматики и защиты, а также аппаратурой управления, сигнализации, сборными и соединительными шинами и другими вспомогательными устройствами. Шкафы изготавливаются в соответствии с электрической схемой главных и вспомогательных цепей по проекту. Для безопасного обслуживания и локализации аварий корпус разделен на отсеки металлическими перегородками и шторками. Выключатель высоковольтный с приводом установлен на выкатном элементе (кассете). В верхней и нижней частях выключателя расположены подвижные разъединяющие контакты, которые при вкатывании кассеты в шкаф замыкаются с шинным (верхним) и линейным (нижним) неподвижными контактами. При выкатывании кассеты с предварительно отключенным выключателем разъемные контакты отключаются, и выключатель при этом будет отключен от сборных шин и кабельных вводов.
Когда кассета находится вне корпуса шкафа, обеспечивается удобный доступ к выключателю и его приводу для ремонта, а при необходимости быстрой замены выключателя другим аналогичным, установленным на такой же кассете.
Основные характеристики
|
Наименование параметра |
Значение |
|
Номинальное напряжение, кВ |
6; 10 |
|
Наибольшее рабочее напряжение, кВ |
7,2; 12 |
|
Номинальный ток главных цепей шкафов с вакуумным выключателем, А |
630; 1000; 1600; 2000; 2500; 3150 |
|
Номинальный ток сборных шин, А |
1000; 1600; 2000; 2500; 3150 |
|
Номинальные токи отключения выключателей: для элегазовых, кА
|
40
|
|
Ток термической стойкости для промежутка времени 1с, кА |
34,5 54,5 |
|
Ток термической стойкости для промежутка времени 3с, кА |
20; 31,5 |
|
Номинальный ток электродинамической стойкости главных цепей шкафа, кА |
51; 81 |
|
Номинальная мощность трансформаторов СН, кВА |
До 40 |
KYN 28 рассчитаны на работу при температурах окружающего воздуха от +5 до +40 0C. Расчетная температура внутри здания должна быть не ниже +5 0C. KYN 28 6(10) кВ подходят для районов с сейсмичностью до 9 баллов.
Шкафы KYN 28 не предназначены для установки во взрывоопасной, влажной (более 80%) среде, в том числе в помещениях с выделением горючей пыли и агрессивных газов, разрушающих металл и изоляцию.
