Комплектные распределительные устройства КРУ предназначены для работы в электрических установках трёхфазного переменного тока частоты 50 Гц напряжением 6 и 10 кВ для систем с изолированной или заземлённой через дугогасящий реактор нейтралью.
Комплектные распределительные устройства КРУ предназначены для работы в электрических установках трёхфазного переменного тока частоты 50 Гц напряжением 6 и 10 кВ для систем с изолированной или заземлённой через дугогасящий реактор нейтралью.
КРУ также применяются в закрытых распределительных устройствах и электроустановках с частыми коммутационными операциями при наличии шкафов с вакуумными выключателями.

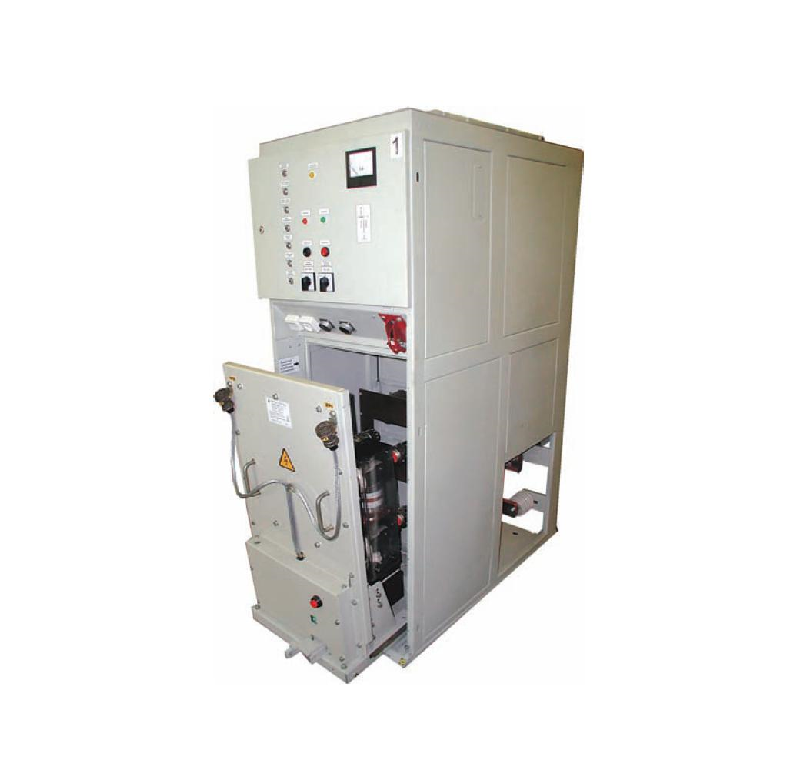

Шкаф КРУ серии К-104 представляет собой металлический корпус, состоящий из четырех изолированных отсеков: отсек сборных шин, отсек кабельных присоединений, отсек вакуумного выключателя и отсек РЗиА.
Для безопасного обслуживания и локализации аварий корпус разделен на отсеки металлическими и стеклотекстолитовыми перегородками, автоматически закрывающимися шторками, которые закрывают доступ к неподвижным силовым контактам в контрольном или ремонтном положении выкатного элемента.
Релейный отсек КРУ К-104 представляет собой металлоконструкцию для размещения приборов измерения и учета, аппаратуры автоматики, защиты, управления, сигнализации и других устройств вспомогательных цепей, включая автоматические устройства обогрева. Релейный шкаф ячейки К-104 расположен в верхней части шкафа КРУ К104. Выкатной элемент-тележка КРУ К-104 (с выключателем, трансформаторами напряжения, предохранителями, разъемными контактами главной цепи) может занимать относительно корпуса шкафа КРУ К-104 положения: рабочее, контрольное, разобщенное и ремонтное. В рабочем, контрольном и разобщенном положениях элемент находится в фиксированном положении.
Основные характеристики
|
Наименование |
Значение |
|
Номинальное напряжение (линейное), кВ |
6; 10 |
|
Наибольшее рабочее напряжение, кВ |
7,2; 12 |
|
Номинальный ток сборных шин, А |
630; 1000; 1600; 2000; 3150 |
|
Ток термической стойкости (кратковременный), кА |
20; 31,5;, 40 |
|
Ток электродинамической стойкости главных цепей, кА |
51; 81 |
|
Условия обслуживания |
Двухстороннее |
К-104 широко применяются для оснащения трансформаторных комплектных подстанций или открытых РУ электростанций. Изготавливаются из высокопрочной холоднокатаной стали. Наружные элементы корпуса (боковые панели, двери) окрашиваются порошковой коррозионностойкой краской.
К-104 рассчитаны на работу при температурах окружающего воздуха от +5 до +40 0C. Расчетная температура внутри здания должна быть не ниже +5 0C. КРУ К-7М 6(10) кВ подходят для районов с сейсмичностью до 9 баллов.
Шкафы К-104 не предназначены для установки во взрывоопасной, влажной (более 80%) среде, в том числе в помещениях с выделением горючей пыли и агрессивных газов, разрушающих металл и изоляцию.
